Umbau eines ehemaligen Belebungsbeckens zum Schlammlagerplatz auf dem Klärwerk Gümmerwald
Kurzbeschreibung
Auf dem Klärwerk Gümmerwald wird bereits ein Klärschlammzwischenlager in einem umfunktionierten ehemaligen Belebungsbecken betrieben, das vor einigen Jahren von der PFI geplant und gebauleitet wurde.
Auf dem Klärwerk Gümmerwald wird bereits ein Klärschlammzwischenlager in einem umfunktionierten ehemaligen Belebungsbecken betrieben, das vor einigen Jahren von der PFI Planungsgemeinschaft geplant und gebauleitet wurde. Aufgrund der hohen Klärschlammmengen und der jahreszeitlich bedingten Niederschlagsmengen war das Klärschlammzwischenlager nicht mehr

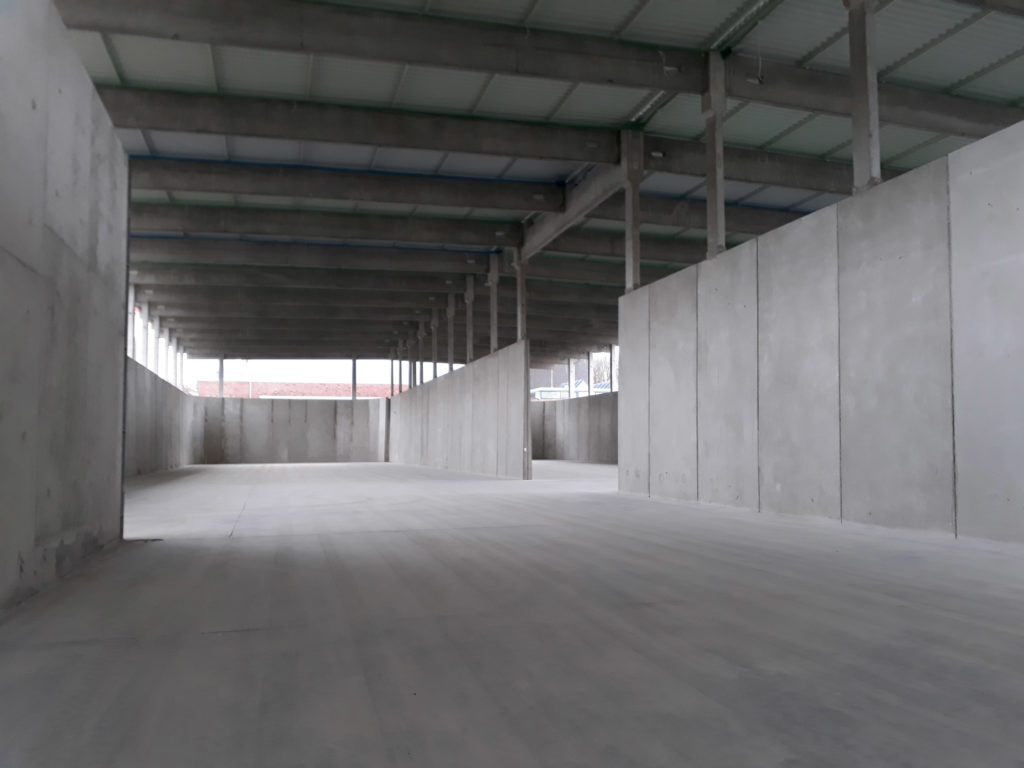

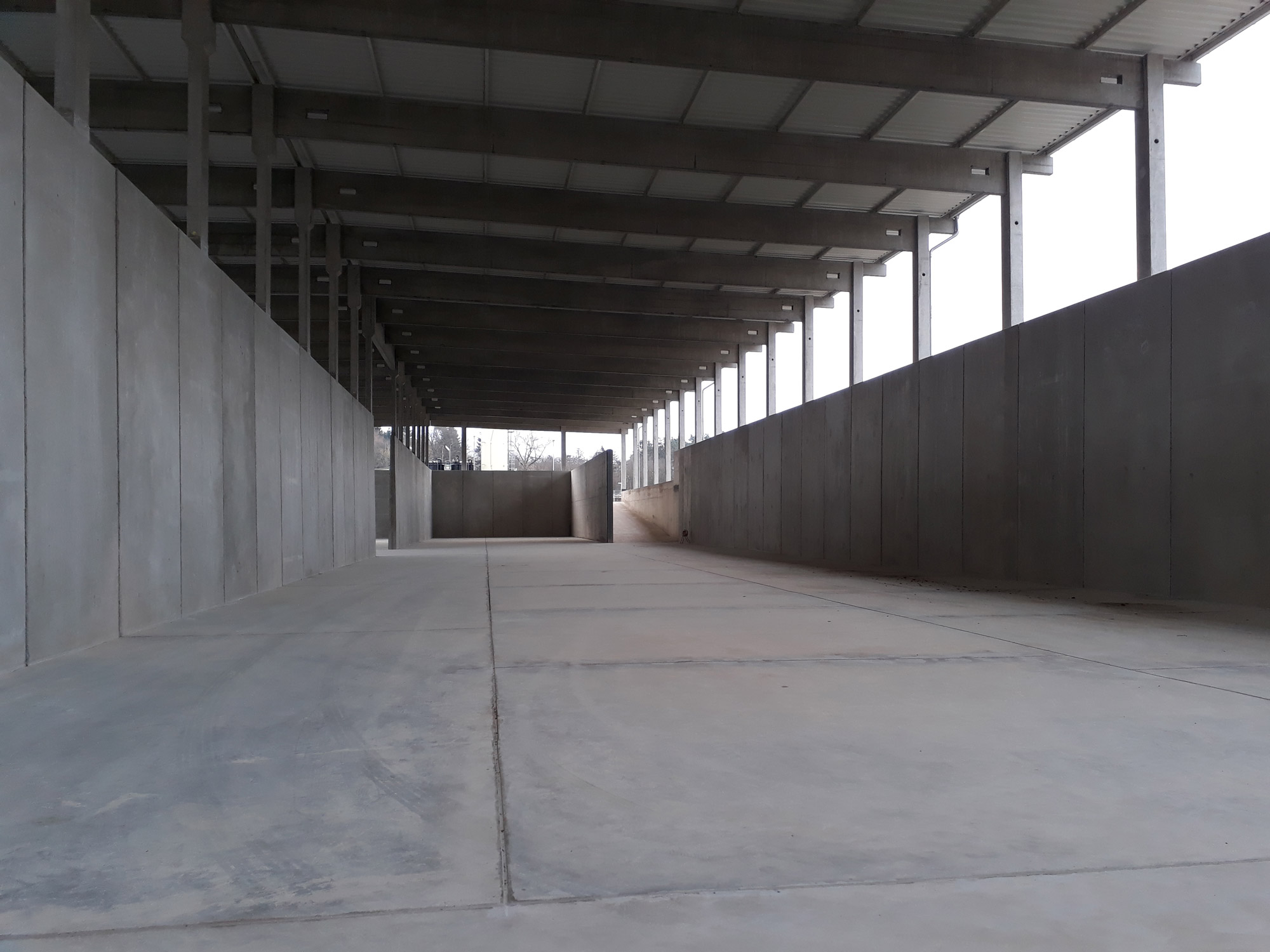

ausreichend. Es erfolgte die Erweiterung des Klärschlammzwischenlagers in einem zweiten vorhandenen und stillgelegten ehemaligen Belebungsbecken. Nach der Entkernung des Umlaufgrabens folgte die Aufstellung von Beton-Fertigteilwänden zur Schaffung von verschiedenen Kammern und zur Beckenkronenerhöhung zur Einlagerung des entwässerten Schlammes. Die Überdachung wurde mittels Beton-Fertigteilstützen auf den vorhandenen Außenwänden und aufliegenden Spannbetonbindern realisiert. Als Dachhaut wurde ein einlagiges Trapezblech auf Koppelpfettenlage montiert.
Technisches Konzept
- Nutzung vorhandenes Belebungsbecken
- Beton-Fertigteilwände als Beckenkronenerhöhung und Trennwände
- Beton-Fertigteilstützen und Spannbetonbinder für die Überdachung
- blitzstromtragfähige Trapezblech-Dacheindeckung
Ergebnisse
Die Lagerkapazität auf dem KW Gümmerwald wurde durch den Umbau des 2. Beckens und die Beckenkronenerhöhung mehr als verdoppelt. Der entwässerte Faulschlamm unterliegt nicht mehr der Wiedervernässung während der Klärschlammzwischenlagerung.
Wichtige Projektdaten
- Länge: 108,00 m
- Breite: 41,00 m
- Höhe Fertigteilwände: 7,00 m
- Traufhöhe über Sohle: 11,00 m
- Lagerfläche: ca. 4.000 m²
- Max. Füllhöhe: ca. 7,0 m
- Lagerkapazität: ca. 28.000 m³
- entsprechend ca. 125 Tagen
Leistungasumfang
- Objektplanung Ingenieurbauwerke (Lph. 1 – 9 komplett, örtl. Bauüberwachung)
- Fachplanung Technische Ausrüstung (Lph. 1 – 9 komplett)
- Tragwerksplanung (Lph. 1 – 6 komplett)
- Inbetriebnahme
