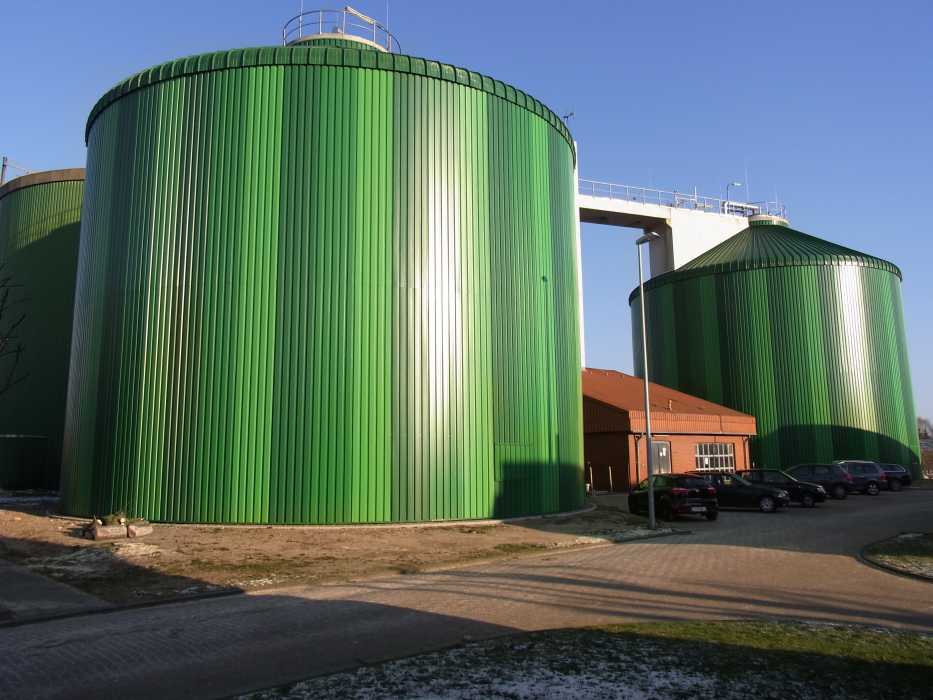

Erneuerung der technischen Ausrüstung und Neugestaltung der Faulbehälterfassade (VFB= 4.000 m³) auf dem Klärwerk Stade



Projektbeschreibung:

Im Rahmen des Vorhabens wurde die gesamte technische Ausrüstung der Faulbehälter erneuert. So wurden u.a. Schraubenschaufler und Gashauben ausgetauscht, das gesamte Schlammfördersystem saniert und weitere Aggregate ausgewechselt und optimiert. Hierzu zählen Heizschlamm-, Umwälz-, Frischschlammpumpen sowie Mazeratoren. Begleitend wurde die Anpassung an das vorhandene Rohrleitungssystem und die Erneuerung der erdverlegten Warmwasserversorgung zum Fackel- und Schlammentwässerungsgebäude realisiert.

Zur Erwärmung des anfallenden Frischschlamms auf die Faulbehältertemperatur und zur Vermeidung von Transmissionsverlusten wurde der vorhandene Wärmekreislauf für beide Faulbehälter aufgelöst und durch zwei neue Wärmetauscher ersetzt.

Somit kann jeder Faulbehälter eigenständig thermisch versorgt werden. Zudem erfolgten Betonsanierungsarbeiten. Der hohe Anspruch der Ingenieurdienstleistung wird auch durch das effiziente Bauen im Bestand bei engsten Platzverhältnissen deutlich. Sämtliche Optimierungsarbeiten erfolgten in enger Abstimmung mit dem Auftraggeber und vor dem Hintergrund der technischen Realisierbarkeit sowie einer hohen Effizienz und Wirtschaftlichkeit.

Ergebnisse

Durch die Maßnahme konnte die Energieerzeugung erhöht und der Energieverbrauch deutlich reduziert werden.

Technisches Konzept

Faulbehälter

  • Erneuerung der Schlammumwälzung durch Schraubenschaufler
  • Erneuerung der Heizung mit dem Ziel der Energieoptimierung
  • Optimierung der Betriebsstabilität

Faulgasverwertung

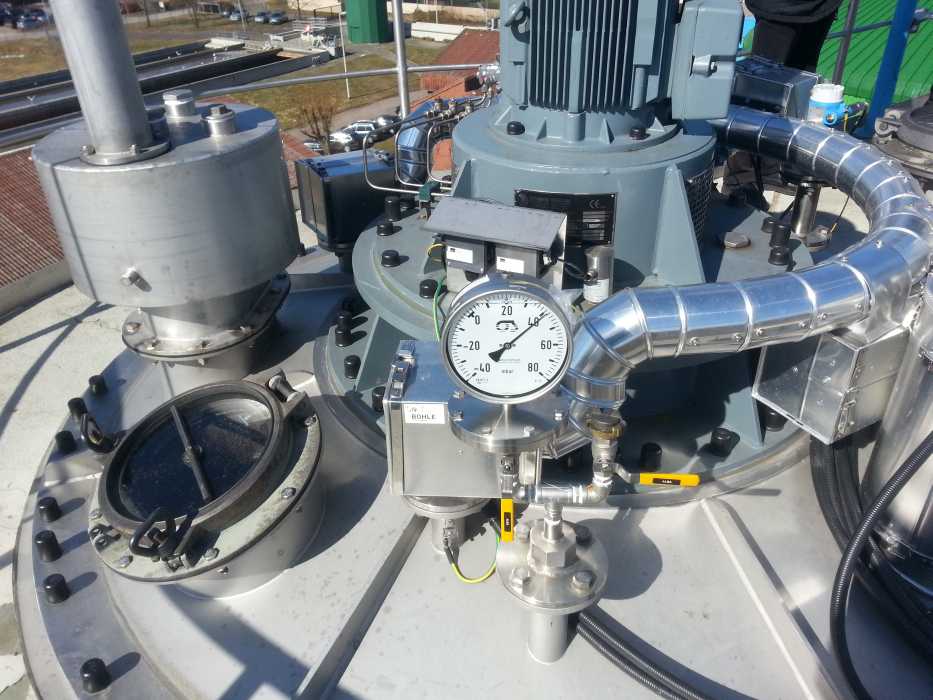

  • Durchführung von Anpassungsmaßnahmen am Gassystem, u.a. Austausch der Gashaube

Projektdaten

Schlammfaulung

  • Reaktorvolumen: 4.000 m³
  • Gasspeicher: 550 m³
  • Schlammengen: 160 m³/d
  • Gasmengen: 2.400 m³/d

Beauftragter Leistungsumfang

  • Objektplanung Ingenieurbauwerke
    • Lph. 3, 5 – 9
  • Fachplanung verfahrens- und maschinentechnische Ausrüstung sowie EMSR-Technik
    • Lph. 3, 5 – 9
